3G三螺杆泵产品介绍

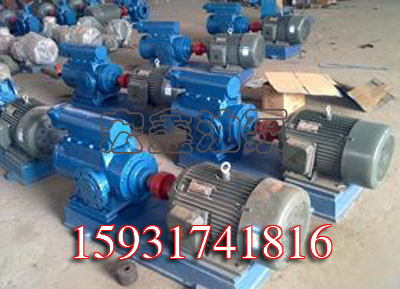

3G螺杆泵包括3GR三螺杆泵,3GC船用型及特殊型,该类型3G螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在3G螺杆泵的进口之间形成数级动密封腔室,这些动密封腔室将不断把液体由3G螺杆泵进口轴向移动到泵出口,并使所输液体逐级升压,从而在3G螺杆泵内形成一个连续、平稳、轴向移动压力液体。
3G螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2-100E(3.0-760cst),高粘度液体亦可通过加温降粘后输送.
3G螺杆泵流量范围0.2—590m /h,最高工作压力100bar,最高温度150℃
1.结构简单:3G螺杆泵具有多种结构形式,一般小流量0.2—6.5m/h,3G螺杆泵的泵体和衬套合为一个(统称泵体)轴封为端面机械密封。 中等流量以上3G螺杆泵的泵衬套为一单独的零件固定于泵体内,大流量3G螺杆泵多制成双吸结构卧式安装,轴封根据输送介质的不同有端面机械密封和填料密封两种。 船用3G螺杆泵的安装形式有卧式和立式两种、原动机为交、直流船用电动机。
2.寿命长:3G螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从悍绕轴心线自转,主,从杆之间、螺杆与衬套之间皆有一层油膜保护,因而3G螺杆泵的机械摩擦极小,寿命堪称半永久性。
3.所输液体在3G螺杆泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于3G螺杆泵转动部分惯性小,则起动力矩和振动很小。
4.3G螺杆泵具有高吸入能力。
5.为保证3G螺杆泵,电机及管路系统的安全,中等流量以上的螺悍泵均带有安全阀,当压力超过安全阀的设定压力时。高压油将回流至3G螺杆泵的进油口。
1、介质为直线连续输送、无搅拌、无脉动。
2、振动小,噪音低。
3、压力高、效率高。
4、结构简单、拆装方便。
5、体积小,重量轻。
6、磨损轻微,寿命长。
3G三螺杆泵结构形式:
一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年,为顺时针旋转。
3G三螺杆泵材质:
主、从螺杆16MnCrS5,40Cr,45,38CrMoALA
泵体:HT200,QT450-10,ZCuSn10Pl,ZG270-500
3G型通用螺杆泵按泵的用途分类共分为5个系列
系列代号 | 主要用途 | 性能范围 | |
流量 m3/h | 压力 MPa | ||
3G | 输送3-20oE润滑油, 温度≤80℃,Lub oil visc3-20oE;temp≤80℃ | 0.6-570 | 2.5 |
3GR | 输送3-50oE重质燃油, 温度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃ | 0.6-570 | 2.5 |
3Gr | 输送1.2-5oE轻质燃油, 温度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃ | 0.6-570 | 1.6 |
3GW | 输送高温加热燃油, 温度≤150℃,High temp feul heated oil;temp≤150℃ | 0.6-363 | 1.6 |
3GN | 输送100oE高粘度油料, 温度≤80℃,High visc oil 100oE;temp≤80℃ | 0.6-636 | 2.5 |
3G型三螺杆泵性能参数表:
型号 | 排出压力 P MPa | 流量 Q | 转速n r/min | 必需汽蚀余量 rm | 效率η % | 电动机 | ||
m3/h | L/min | 功率kw | 型号 | |||||
25×4-46 | 1.0 | 0.8 | 13 | 1450 | 4 | 62 | 0.75 | Y802-4 |
2.5 | 0.6 | 10 | 60.6 | 1.5 | Y90L-4 | |||
1.0 | 2.0 | 33 | 2900 | 4.5 | 59.4 | 1.5 | Y90S-2 | |
2.5 | 1.6 | 26 | 69 | 3 | Y100L-2 | |||
30×4-46 | 1.0 | 1.6 | 26 | 1450 | 4.5 | 63.5 | 1.1 | Y90S-4 |
2.5 | 1.2 | 20 | 61 | 2.2 | Y100L1-4 | |||
1.0 | 3.6 | 60 | 2900 | 5 | 60 | 2.2 | Y90L-2 | |
2.5 | 3.2 | 53 | 69 | 4 | Y112M-2 | |||
36×4-46 | 1.0 | 2.8 | 46 | 1450 | 4.5 | 66 | 2.2 | Y100L1-4 |
2.5 | 2.4 | 40 | 66.5 | 4 | Y112M-4 | |||
1.0 | 6.5 | 108 | 2900 | 5 | 60.5 | 4 | Y112M-2 | |
2.5 | 6 | 100 | 72 | 7.5 | Y132S2-2 | |||
42×4-46 | 1.0 | 4.8 | 80 | 1450 | 5 | 62 | 4 | Y112M-4 |
2.5 | 4.2 | 70 | 73 | 5.5 | Y132S1-4 | |||
1.0 | 10.5 | 175 | 2900 | 5.5 | 61 | 5.5 | Y132S1-2 | |
2.5 | 10 | 166 | 72 | 15 | Y160M2-2 | |||
45×4-46 | 1.0 | 6.3 | 106 | 1450 | 5 | 70 | 3 | Y100L2-4 |
2.5 | 5.9 | 99 | 74 | 7.5 | Y132M-4 | |||
1.0 | 13.5 | 225 | 2900 | 5.5 | 60 | 7.5 | Y132S2-2 | |
2.5 | 13 | 217 | 75 | 15 | Y160M2-2 | |||
60×4-46 | 1.0 | 15.5 | 255 | 1450 | 5 | 71.3 | 11 | Y160M-4 |
2.5 | 14.5 | 245 | 74 | 15 | Y160L-4 | |||
1.0 | 32 | 533 | 2900 | 5.5 | 63 | 18.5 | Y160L-2 | |
2.5 | 31.5 | 525 | 77 | 37 | Y200L2-2 | |||
70×2-46 | 0.6 | 24 | 400 | 1450 | 5 | 71 | 7.5 | Y132M-4 |
1.0 | 23.5 | 390 | 75 | 11 | Y160M-4 | |||
1.6 | 22.5 | 370 | 76 | 15 | Y160L-4 | |||
70×4-46 | 1.0 | 24.5 | 408 | 1450 | 5 | 72.5 | 18.5 | Y180M-4 |
2.5 | 23.5 | 392 | 79 | 30 | Y200L-4 | |||
80×2-46 | 0.6 | 36.5 | 608 | 1450 | 5 | 72 | 11 | Y160M-4 |
1.0 | 35 | 594 | 75.5 | 18.5 | Y180M-4 | |||
1.6 | 34.5 | 575 | 76.5 | 22 | Y180L-4 | |||
80×4-46 | 1.0 | 37 | 617 | 1450 | 5.5 | 72 | 30 | Y200L-4 |
2.5 | 35 | 590 | 78.1 | 45 | Y225M-4 | |||
100×2-46 | 0.6 | 72.5 | 1208 | 1450 | 5 | 73 | 22 | Y180L-4 |
1.0 | 71 | 1183 | 77 | 37 | Y225S-4 | |||
1.6 | 60.5 | 1158 | 79 | 45 | Y225M-4 | |||
100×4-46 | 1.0 | 72.5 | 1208 | 1450 | 5.5 | 73 | 55 | Y250M-4 |
2.5 | 70 | 1165 | 78.5 | 75 | Y280S-4 | |||
S100×3-27 | 0.6 | 72 | 1196 | 1450 | 6 | 62 | 22 | Y180L-4 |
1.6 | 70 | 1160 | 72 | 55 | Y250M-4 | |||
2.5 | 69 | 1145 | 74 | 75 | Y280S-4 | |||
S120×3-27 | 0.8 | 123 | 2055 | 1450 | 6 | 74.5 | 55 | Y250M-4 |
1.5 | 120 | 2010 | 76 | 90 | Y280M-4 | |||
2.5 | 115 | 1920 | 78.5 | 132 | Y315M-4 |
